描述:
MAX42410AFOB全集成降壓轉換器是高度集成的同步降壓轉換器,設有內部高側和低側開關。該IC提供高達10A電流,輸入電壓范圍為4.5V至36V。PGOOD信號監控電壓質量。通過在極高占空比下運行,MAX42410可以工作在壓差模式下,因此非常適合用于工業應用。
MAX42410具有可編程輸出電壓和1.5MHz和400kHz的高開關頻率選項,可減少外部元件數量和輸出紋波。SYNC輸入可編程性支持三種經過優化的性能模式:強制PWM模式、具有超低靜態電流的跳躍模式以及與外部時鐘同步。MAX42410還具有雙相功能,可實現高達20A的設計。該IC可配置為控制器/目標,具有動態電流共享和180°異相操作。
典型應用:
負載點
工業自動化
分布式直流電源系統
特征:
大功率直流/直流轉換器,解決方案尺寸小
工作VIN范圍:4.5V至 36V
同步直流-直流轉換器,具有集成式FET
最大輸出電流:8A/10A
固定頻率選項:400 kHz和1.5 MHz
固定軟啟動時間
2.5 ms (400 kHz)
3.5 ms (1.5 MHz)
最低導通時間:36 ns
可編程輸出電壓
0.8V至10V (400kHz)
0.8V至6V (1.5MHz)
對稱和平衡SUP和PGND引腳分配布局,實現更好的EMI性能
散熱增強型3.5 mm x 3.75 mm、17引腳FC2QFN封裝
在所有負載范圍內均具有高效率
跳躍模式下的靜態電流為20μA
在12VIN/3.3VOUT/400kHz時效率高達95.6%
在12VIN/3.3VOUT/1.5MHz時效率高達93.9%
雙相運行,負載能力高達20 A
頻率同步輸入/輸出
控制器和目標之間180°異相
動態均流
強制PWM和跳躍模式運行
低壓差工作
電源正常指示器
過熱和短路保護
溫度范圍:-40 °C至+125 °C
可擴展的電源解決方案和占位尺寸與MAX42405/MAX42406兼容

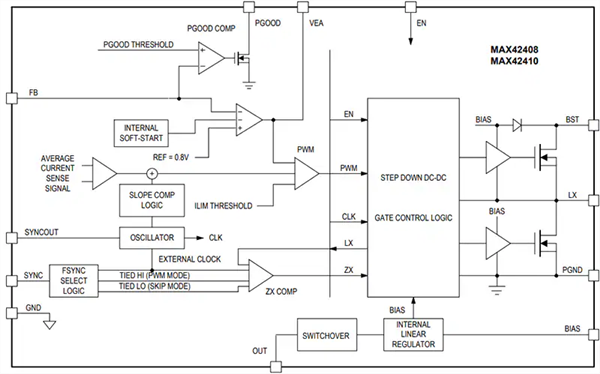

簡化框圖:
