最新資訊Maxim新推出一款MAX25240AFFD/VY 2V至36V、6A降壓-升壓轉換器，該款芯片適合汽車應用。一、說明MAX25240AFFD/VY是業界為數不多集成H橋開關的6A汽車降壓-升壓轉換器。該IC支持高達6A的連續負載電流，具體取決于輸入-輸出電壓比和工作頻率。此外，它還支持2V至36V的寬輸入電…
Maxim新推出一款MAX25240AFFD/VY 2V至36V、6A降壓-升壓轉換器，該款芯片適合汽車應用。
一、說明
MAX25240AFFD/VY是業界為數不多集成H橋開關的6A汽車降壓-升壓轉換器。該IC支持高達6A的連續負載電流，具體取決于輸入-輸出電壓比和工作頻率。此外，它還支持2V至36V的寬輸入電壓范圍。
MAX25240提供三個開關頻率選項：2.1MHz、400kHz和200kHz。在2.1MHz的高開關頻率下，所需外部元件數量少，輸出紋波低，并保證無AM頻段干擾，而400kHz或200kHz的開關頻率有助于提高效率并緩解功耗問題。SYNC輸入支持三種工作模式：靜態電流超低的跳躍模式、強制固定頻率PWM操作以及與外部時鐘同步。該IC還提供擴頻調制能力，以盡可能減少EMI干擾。
MAX25240具有電源狀態(POK)指示器、欠壓保護、過壓保護、逐周期限流和熱關斷功能。

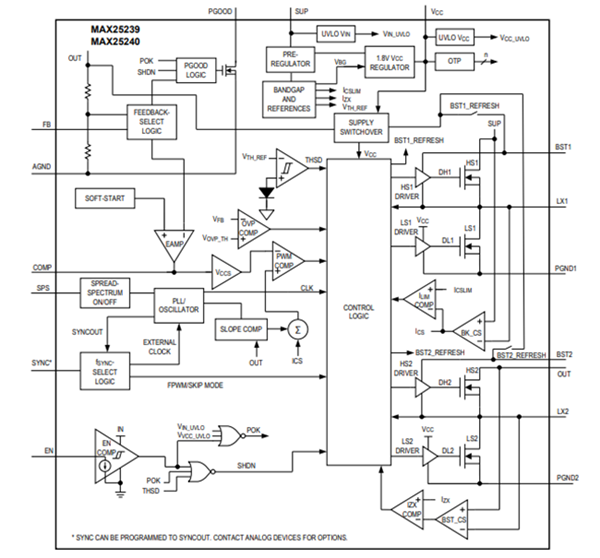

二、功能框圖
三、特征
符合嚴格的汽車質量要求和可靠性要求
輸入工作電壓范圍為2V至36V，支持冷啟動操作
耐受高達42V的輸入瞬變電壓
EN引腳兼容高達42V
輸入限流值：8.2A/10A（典型）
固定和可調輸出電壓選項
-40°C至+125°C 1級汽車應用溫度范圍
通過AEC-Q100認證的高集成度和散熱增強型封裝可縮減BOM成本和電路板空間
集成式FET H橋架構
2.1MHz/400kHz/200kHz開關頻率選項
鎖相環(PLL)頻率同步
采用散熱增強型22引腳FC2QFN封裝
低靜態電流滿足嚴格的OEM電流要求
待機模式下的靜態電流：95μA
關斷電流：10μA（最大值）
在開關頻率下，EMI排放量降低
通過SPS引腳啟用/禁用擴頻功能
保護功能可提高系統可靠性
電源欠壓保護和熱保護
提供輸出PGOOD指示器、過壓和短路保護
四、應用
ADAS ECU
車身電子設備
信息娛樂系統
負載點電源
啟停系統
