最新資訊AD5755-1ACPZ是一款四通道、16位的數模轉換器（DAC），支持電壓和電流輸出，采用動態電源控制和HART連接性。1、基本參數AD5755-1ACPZ的主要參數包括：；位數：16數模轉換器數：4建立時間：18s輸出類型：Current - Unbuffered差分輸出：無數據接口：SPI，DSP參考類型：外部…
AD5755-1ACPZ是一款四通道、16位的數模轉換器（DAC），支持電壓和電流輸出，采用動態電源控制和HART連接性。
1、基本參數
AD5755-1ACPZ的主要參數包括：；
位數：16
數模轉換器數：4
建立時間：18μs
輸出類型：Current - Unbuffered
差分輸出：無
數據接口：SPI，DSP
參考類型：外部，內部
電壓 - 供電，模擬：9V ~ 33V，-10.8V ~ 26.4V
電壓 - 供電，數字：2.7V ~ 5.5V
INL/DNL (LSB)：±0.006，±11
架構：R-2R
工作溫度：-40°C ~ 105°C
封裝/外殼：64-VFQFN 祼焊盤，CSP
供應商器件封裝：64-LFCSP-VQ（9x9）
安裝類型：表面貼裝型
2、詳細介紹

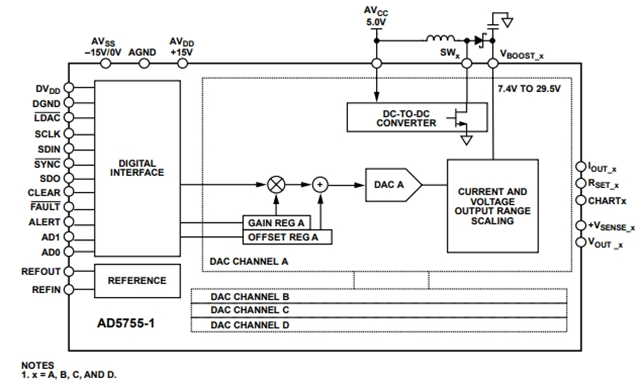

AD5755-1ACPZ器件是一款四通道、電壓和電流輸出DAC，采用-26.4 V至+33V電源供電。片內動態電源控制功能基于為實現片內功耗最低而優化的 DC-DC 升壓轉換器，在電流模式下，可以在7.4 V至29.5 V范圍內調節輸出驅動器的電壓，使封裝功耗最小。各通道均有一個相應的CHART引腳，因此HART信號可以耦合到AD5755-1ACPZ的電流輸出端。
AD5755-1ACPZ器件采用多功能三線式串行接口，能夠以最高30MHz的時鐘速率工作，并與標準SPI、QSPI?、MICROWIRE?、DSP和微控制器接口標準兼容。該接口還提供可選的CRC-8 分組差錯校驗功能，以及用于監控接口活動的看門狗定時器。
3、產品特性
AD5755-1ACPZ的主要特性包括：；
16位分辨率和單調性
用于熱管理的動態電源控制
電流和電壓輸出引腳可連接到一個引腳
電流輸出范圍：0 mA至20 mA、4 mA至20 mA或0 mA至24 mA
總非調整誤差(TUE)：±0.05%（最大值）
電壓輸出范圍（含20%超量程）：0 V至5 V、0 V至10 V、±5 V和±10 V
總非調整誤差(TUE)：±0.04%（最大值）
用戶可編程偏置與增益
片內診斷
片內基準電壓源（±10 ppm/°C，最大值）
溫度范圍：-40°C至+105°C
4、應用場景
AD5755-1ACPZ適用于多種工業控制場景，包括：
過程控制?：用于精確控制各種工業過程。
執行器控制?：驅動和調節執行器。
PLC和HART網絡連接?：支持工業自動化中的網絡通信。
立即聯系明佳達電子，獲取AD5755-1ACPZ專屬產品報價，歡迎通過訪問官網（www.xinjihejin.cn）查詢?cè)斍椋?/span>
