ADuM7703 ADC具有集成的低壓差 (LDO) 穩壓器,可在模擬輸入、電流檢測電阻或分流器與數字輸出之間提供高隔離度。
描述:

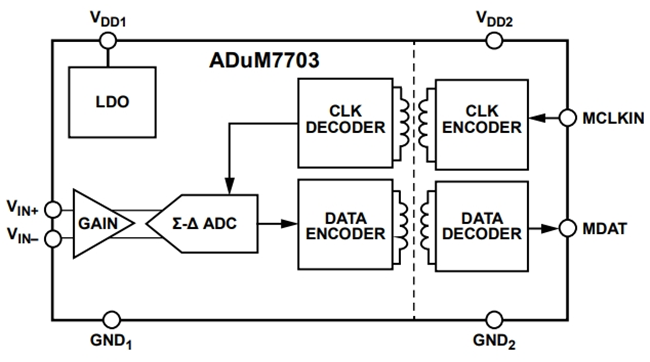

ADUM7703-8BRIZ 16位隔離式Σ-Δ模數轉換器 (ADC) 設計用于將模擬輸入信號轉換為高速一位數據流。ADuM7703 ADC具有集成的低壓差 (LDO) 穩壓器,可在模擬輸入、電流檢測電阻或分流器與數字輸出之間提供高隔離度。然后,輸出信號由數字濾波器處理,以提供N位字。該ADC器件由4.5V至20V電源 (VDD1) 供電,可接受±250mV(±320mV滿量程)的偽差分輸入信號。偽差分輸入適合在需要電氣隔離的高電壓應用中進行并聯電壓監控。
ADuM7703的模擬輸入由高性能模擬調制器持續采樣,并轉換為數據速率高達21MHz的1位數字輸出流??梢允褂眠m當?shù)膕inc3數字濾波器重構原始信息,以便在78.1kSPS時以256抽取率和20MHz主時鐘實現86dB的信噪比 (SNR)。串行輸入和輸出使用5V或3.3V電源 (VDD2) 運行。
串行接口采用數字式隔離。高速互補金屬氧化物半導體 (CMOS) 技術與單片變壓器技術相結合,可實現片內隔離,從而提供比光耦合器器件等替代方案更出色的性能特點。
應用:
分流器電流監控
交流電機控制
電源和太陽能逆變器
風力發電機逆變器
模數和光隔離器替代方案
特征:
主時鐘輸入頻率:5MHz至21MHz
失調漂移與溫度:±0.6μV/°C(最大值)
SNR:86dB(典型值)
16位,無失碼
滿量程模擬輸入電壓范圍:±320mV
有效位數 (ENOB):14位(典型值)
IDD1:10mA(最大值)
板載數字隔離器
VDD1上的工作電壓為20V
高CMTI:150kV/μs(最小值),VDD2 = 3.3V
安全和法規認證
UL認證
5700Vrms,持續1分鐘,符合UL 1577標準
CSA元件認可通知5A(進行中)
VDE符合性證書
DIN V VDE V 0884-10: VIORM = 1270VPEAK
DIN V VDE V 0884-11: VIORM = 1060VPEAK(待定)
封裝和工作溫度范圍
16引腳SOIC_W;-40°C至+125°C
8引腳SOIC_IC,爬電距離更長;-40°C至+105°C
