該器件內置片內緩沖器和采樣保持電路,專門針對低功耗、小尺寸和易用性而設計。AD9690設計用于高達2 GHz的寬帶模擬信號采樣。
14位、500Msps JESD204B模數轉換器
主要優勢:
較寬的全功率帶寬,支持高達2 GHz的IF信號采樣
提供可編程輸入端的緩沖輸入簡化了濾波器設計和實施。
兩個集成式寬帶抽取濾波器和數控振蕩器(NCO)模塊支持多頻段接收器。
靈活的串行端口接口(SPI)控制各種產品特性和功能,滿足特定系統要求。
可編程快速超量程檢測。
9 mm × 9 mm、64引腳LFCSP。
描述:

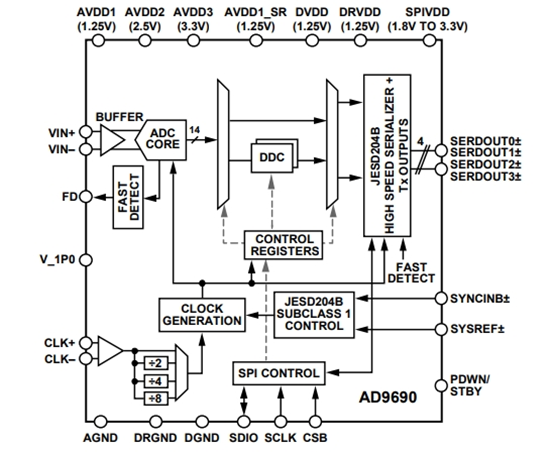

AD9690是一款14位、500 Msps/1 GSPS模數轉換器(ADC)。 該器件內置片內緩沖器和采樣保持電路,專門針對低功耗、小尺寸和易用性而設計。 該器件設計用于高達2 GHz的寬帶模擬信號采樣。 AD9690針對寬輸入帶寬、高采樣速率、出色的線性度和小封裝低功耗而優化。
這款A(yù)DC內核采用多級、差分流水線架構,并集成了輸出糾錯邏輯。 該ADC具有寬帶寬輸入,支持用戶可選的各種輸入范圍。 集成基準電壓源可簡化設計。
特性:
JESD204B(子類1)編碼串行數字輸出
500 GSPS時總功耗:1.5 W(默認設置)
SFDR = 85 dBFS (340 MHz),80 dBFS (1 GHz)
SNR = 65.3 dBFS(340 MHz,AIN = ?1.0 dBFS);61.4 dBFS (1 GHz)
ENOB = 10.8 位(10 MHz)
DNL = ±0.5 LSB
INL = ±2.5 LSB
噪聲密度 = -154 dBFS/Hz (1 GSPS)
直流電源:1.25 V、2.5 V和3.3 V
無失碼
ADC內部基準電壓源
應用:
通信
多頻段、多模數字接收機3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
通用軟件無線電
超寬帶衛星接收機
儀器儀表
雷達
信號情報(SIGINT)
DOCSIS 3.0 CMTS上游接收路徑
HFC數字反向路徑接收機
