ACPL-064L-560E高速光耦合器非常適合通信接口、微處理器系統接口以及ADC和DAC的數字隔離。
概述
Broadcom ACPL-064L數字CMOS光耦合器是一款超低功耗、10MBd器件，集成了一個AIGaAs LED和一個集成式高增益光電探測器。ACPL-064L的正向LED電流低至1.6毫安，這意味著大多數微處理器可以直接驅動LED。Broadcom數字CMOS光耦合器內置法拉第屏蔽，保證共模瞬變抗擾度為20kV/ s。
ACPL-064L實現了最大的交流和DC電路隔離，同時保持TTL/CMOS兼容性。Broadcom數字CMOS光耦合器受壓擺率控制，設計用于在較寬的負載電容范圍內控制上升和下降時間。ACPL-064L非常適合通信接口、微處理器系統接口以及ADC和DAC的數字隔離。
特性
1.3ma/通道最大超低IDD電流
1.6mA低輸入電流
內置壓擺率控制輸出
VCM = 1000V時的最小共模抑制(CMR)為20kV/μs
10MBd最小高速
-40°C至+105°C保證寬溫度范圍內的交流和DC性能
SO-5、SO-8、拉伸SO-6和拉伸SO-8的寬封裝選擇
安全認證
UL 1577認證–ACPL-064 l/M61L 1分鐘3750Vrms，ACPL-W61L/K64L 1分鐘5000Vrms
CSA批準
增強絕緣的IEC/EN/DIN EN 60747-5-5認證
符合RoHS標準
應用
通信接口:RS485、CANBus和I2C
微處理器系統接口
模數和數模轉換器的數字隔離

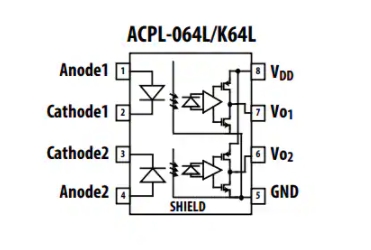

功能框圖
明佳達電子供應/回收ACPL-064L-560E Broadcom 博通，高速光耦合器 10MBd。
