描述
8S89832AKILFT是一款高速 1：4差分至 LVDS 扇出緩沖器。該器件針對高速和極低的輸出偏斜進行了優化，使其適用于要求苛刻的應用，例如 SONET、1 Gigabit 和 10 Gigabit 以太網以及光纖通道。
功能特點：
差分輸入/輸出?：8S89832AKILFT支持差分信號傳輸。
邏輯類型?：低偏移時鐘驅動器，適用于高速信號傳輸場景。

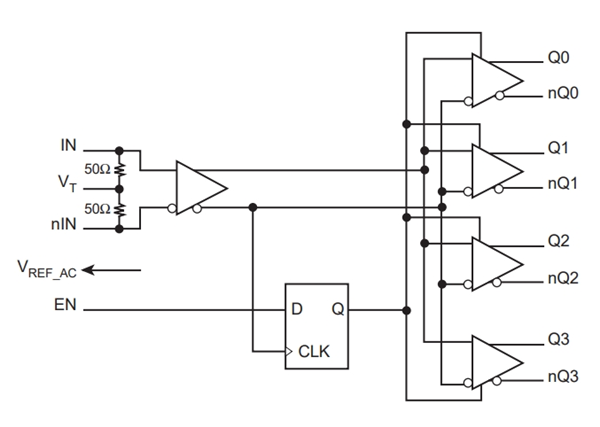

其內部端接的差分輸入和VREF_AC引腳允許其他差分信號系列（如LVPECL、LVDS和SSTL）輕松連接到輸入，只需最少使用外部元件。8S89832AKILFT還具有一個輸出使能引腳，可用于系統測試和調試目的。8S89832AKILFT采用小型 3mm x 3mm 16 引腳 VFQFN 封裝，非常適合空間受限的應用。
此外，8S89832AKILFT具有以下主要特性：
四個差分LVDS輸出對
IN、nIN輸入對可以接受以下差分輸入電平：LVPECL、LVDS、SSTL
VT 的 50Ω 內部輸入端接
最大輸出頻率：2GHz
輸出偏斜：25ps（最大）
零件間偏斜：200ps（最大）
傳播延遲：550ps（最大）
附加相位抖動，RMS：0.09ps（典型值）
全 2.5V 電源模式
-40°C 至 85°C 環境工作溫度
采用無鉛 （RoHS 6） 封裝
應用場景
8S89832AKILFT時鐘緩沖器主要應用于時鐘信號分配、高速數據傳輸系統等需要低偏移、高穩定性的場景。 ?
8S89832AKILFT具體參數如下：
類型：扇出緩沖器（分配）
電路數：1
比率 - 輸入:輸出：1：4
差分 - 輸入:輸出：是/是
輸入：LVDS，LVPECL，SSTL
輸出：LVDS
頻率 - 最大值：2 GHz
電壓 - 供電：2.375V ~ 2.625V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
封裝/外殼：16-VFQFPN（3x3）
