AD5770RBCBZ是一款6通道、14位分辨率、低噪聲的可編程電流輸出數模轉換器（DAC），適用于光電控制應用。
基本信息
型號：AD5770RBCBZ
位數：14
數模轉換器數：6
建立時間：13μs（典型值）
輸出類型：Current - Unbuffered
差分輸出：無
數據接口：串行，SPI
參考類型：外部，內部
電壓 - 供電，模擬：2.9V ~ 5.5V
電壓 - 供電，數字：2.9V ~ 5.5V
INL/DNL (LSB)：±6.5（最大），±1（最大）
架構：電流導引
工作溫度：-40°C ~ 105°C
封裝/外殼：49-WLCSP
安裝類型：表面貼裝型
說明

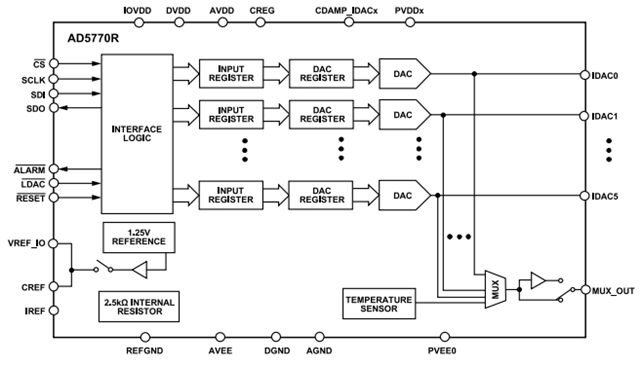

AD5770RBCBZ是一款適用于光電控制應用的 6 通道 14 位分辨率低噪聲可編程電流輸出數模轉換器 (DAC)。該套件包含 1.25 V 片內基準電壓源、用于生成基準電流的 2.5 kΩ 精密電阻器、裸片溫度、輸出監控功能、故障警報和復位功能。
AD5770RBCBZ包含五個 14 位分辨率的拉電流 DAC 通道和一個 14 位分辨率的拉電流和灌電流 DAC 通道。
通道 0 可配置為消耗高達 60 mA 的電流和生成高達 300 mA 的電流。通道 1 至通道 5 具有多個通過寄存器設置的可編程輸出電流源范圍。
每個 DAC 可在 0.8 V 至 AVDD ? 0.4 V 的寬電源軌范圍內工作，以優化功率效率和熱功耗。
AD5770RBCBZ采用 2.9 V 至 5.5 V AVDD 電源，額定溫度范圍為 ?40°C 至 + 105°C。
此外，AD5770RBCBZ還具有以下主要特性：
6 通道電流輸出 DAC
14 位分辨率
可編程的輸出電流范圍
通道 0：0 mA 至 300 mA、?60 mA 至 +300 mA、?60 mA 至 0 mA
通道 1：0 mA 至 140 mA、0 mA 至 250 mA
通道 2：0 mA 至 55 mA、0 mA 至 150 mA
通道 3、通道 4、通道 5：0 mA 至 45 mA、0 mA 至 100 mA
所有電流源輸出范圍按高達 0.5× 的比例縮減
1.25 V 片內基準電壓源
集成精密基準電壓源電阻器
SPI 接口
復位功能
輸出電流監控器
恒流輸出電壓監控器
裸片溫度監視器
集成熱關斷

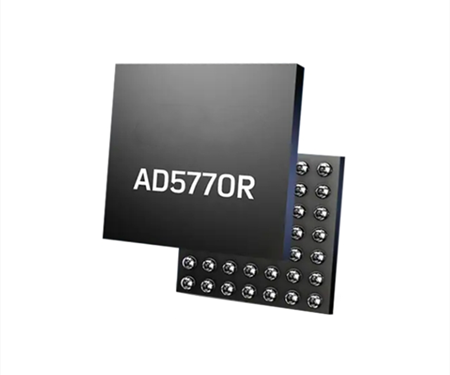

49 球 4 mm × 4 mm WLCSP 封裝
工作溫度：?40°C 至 +105°C
應用領域
AD5770RBCBZ廣泛應用于光電控制應用，如：
光電控制
LED 驅動器可編程電流源
電流模式偏置
