AD7124-8WBBCPZ器件是一款集成PGA和基準電壓源的8通道、低噪聲、低功耗24位Σ-Δ型ADC。

說明

AD7124-8WBBCPZ是一款適合高精度測量應用的低功耗、低噪聲、全集成式模擬前端。AD7124-8WBBCPZ W級通過汽車應用AEC-Q100認證。該器件內置一個低噪聲24位Σ-Δ型模數轉換器(ADC)，可配置來提供8個差分輸入或15個單端或偽差分輸入。片內低噪聲級確保ADC中可直接輸入小信號。

AD7124-8WBBCPZ的主要優勢之一是用戶可靈活使用三種集成功率模式。當前的功耗、輸出數據速率范圍和有效值噪聲均可通過所選功率模式進行定制。該器件還提供多個濾波器選項，確保為用戶帶來最大的靈活性。

當輸出數據速率為25 SPS（單周期建立）時，AD7124-8WBBCPZ可實現50 Hz和60 Hz同時抑制，且在較低輸出數據速率下，可實現超過80 dB的抑制性能。

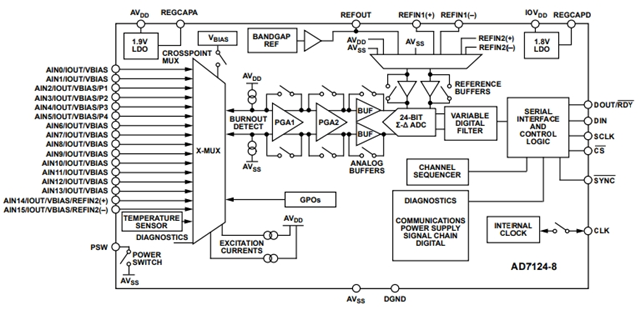

AD7124-8WBBCPZ提供最高的信號鏈集成度。該器件內置一個精密低噪聲、低漂移內部帶隙基準電壓源，并接受外部差分基準電壓，后者可進行內部緩沖。其他主要集成特性包括可編程低漂移激勵電流源、開路測試電流控制和偏置電壓發生器，后者可將某一通道的共模電壓設置為AVDD/2。低端功率開關支持用戶在兩次轉換之間關斷橋式傳感器，確保系統功耗絕對最低。該器件還允許用戶采用內部時鐘或外部時鐘工作。

此外，AD7124-8WBBCPZ還集成了豐富的診斷功能，作為全面特性組合的一部分。這些診斷功能包括循環冗余校驗(CRC)、信號鏈檢查和串行接口檢查，從而提供更強大的解決方案。這些診斷功能可減少執行診斷功能所需的外部元件，從而減少對電路板空間的需求，縮短設計時間并節省成本。根據IEC 61508，典型應用的失效模式影響和診斷分析(FMEDA)表明安全失效比率(SFF)大于90%。

AD7124-8WBBCPZ具有以下特性：

3種功耗模式

有效值噪聲

低功耗：24 nV rms (1.17 SPS)，增益=128（典型值255 μA）

中功率：20 nV rms (2.34 SPS)，增益=128（典型值355 μA）

全功率：23 nV rms (9.4 SPS)，增益=128（典型值930 μA）

在所有功率模式下，無噪聲分辨率高達22位（增益=1）

輸出數據速率

全功率：9.38 SPS至19,200 SPS

中功率：2.34 SPS至4800 SPS

低功耗：1.17 SPS至2400 SPS

軌到軌模擬輸入（增益大于1）

50 Hz/60 Hz同時抑制（25 SPS，單周期建立）

診斷功能（有助于安全完整性等級(SIL)認證）

交叉點多路模擬輸入

8個差分/15個偽差分輸入

可編程增益（1至128）

帶隙基準電壓源，漂移最大值為10 ppm/°C (70 μA)

可編程匹配激勵電流

內部時鐘振蕩器

片內偏置電壓發生器

低端功率開關

通用輸出

多個濾波器選項

內部溫度傳感器

自校準和系統校準

傳感器開路檢測

自動通道時序控制器

各通道獨立配置

電源：2.7 V至3.6 V和±1.8 V

獨立接口電源

關斷電流：5 μA（最大值）

溫度范圍：?40°C至+125°C

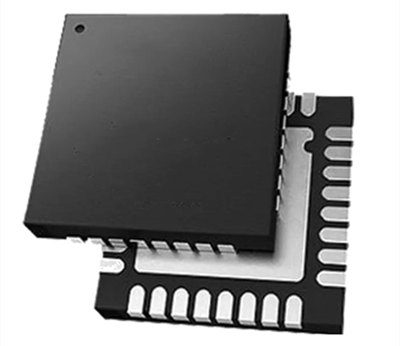

32引腳LFCSP封裝

3線或4線串行接口

SPI、QSPI?、MICROWIRE?和DSP兼容

SCLK引腳內的施密特觸發

ESD：4 kV

通過AEC-Q100汽車應用認證

應用領域

AD7124-8WBBCPZ廣泛應用于高精度測量、工業控制、醫療儀器和傳感器接口等領域。其高精度、低噪聲和低功耗的特性，使其在需要精確數據采集的場合中表現出色?。
