ADUM240E1BRWZ是一款采用iCoupler技術的四通道數字隔離器。 適用于需要高速數據傳輸和強隔離的應用場景。介紹?ADUM240E1BRWZ是一款魯棒的5kVrms四通道數字隔離器。該器件具有四個正向通道和零個反向通道，最大數據速率為150Mbps，隔離電壓為5000Vrms，工作溫度范圍為-40…
ADUM240E1BRWZ是一款采用iCoupler?技術的四通道數字隔離器。 適用于需要高速數據傳輸和強隔離的應用場景。
介紹

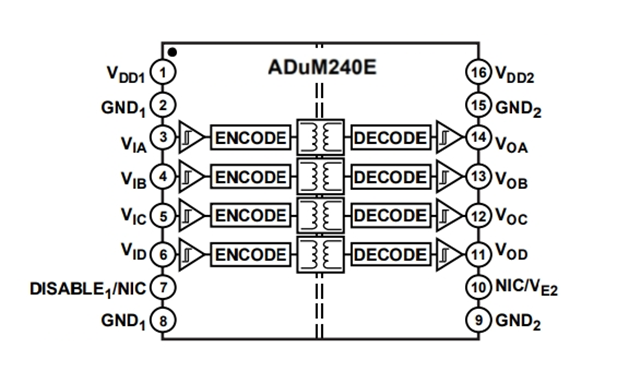

?ADUM240E1BRWZ是一款魯棒的5kVrms四通道數字隔離器。該器件具有四個正向通道和零個反向通道，最大數據速率為150Mbps，隔離電壓為5000Vrms，工作溫度范圍為-40℃至+125℃?。ADUM240E1BRWZ隔離器件將高速、互補金屬氧化物半導體(CMOS)與單芯片空芯變壓器技術融為一體，具有優于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。
ADUM240E1BRWZ的最大傳播延遲為13 ns，在5 V下脈沖寬度失真小于3 ns。具有嚴格的3.0 ns（最大值）通道匹配。此外，ADUM240E1BRWZ采用1.8 V至5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。
與其它光耦合器不同，可確保不存在輸入邏輯轉換時的直流正確性。ADUM240E1BRWZ提供兩種不同的故障安全選項，輸入電源未用或輸入禁用時，輸出轉換到預定狀態。
應用領域
ADUM240E1BRWZ適用于需要高壓隔離和多通道通信的場合，包括：
工業控制
醫療設備
電機驅動和電力供應
其低功耗設計和優異的性能特性使得ADUM240E1BRWZ在這些應用中表現出色。
基本參數
產品編號：ADUM240E1BRWZ
類型：數字隔離器
通道數：4
輸入 - 側 1/側 2：4/0
通道類型：單向
電壓 - 隔離：5000Vrms
共模瞬變抗擾度（最小值）：75kV/μs
數據速率：150Mbps
傳播延遲 tpLH / tpHL（最大值）：13ns，13ns
脈寬失真（最大）：3ns
上升/下降時間（典型值）：2.5ns，2.5ns
電壓 - 供電：1.7V ~ 5.5V
工作溫度：-40°C ~ 125°C
器件封裝：16-SOIC
此外，ADUM240E1BRWZ隔離器具有以下特點：
高共模瞬變抗擾度： 100 kV/μs
對輻射和傳導噪聲的高抗干擾能力
低傳播延遲
13 ns（最大值，5 V）
15 ns（最大值，1.8 V）
最大保證數據速率：150 Mbps
安全和法規認證（申請中）
UL認證：1分鐘5000 V rms，符合UL 1577標準
CSA元件驗收通知5A
VDE合格證書
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 849 V峰值
增強浪涌隔離電壓：8000 V峰值
CQC認證符合GB4943.1-2011
向后兼容性
ADuM240E1/ADuM241E1/ADuM242E1引腳兼容ADuM2400/ADuM2401/ADuM2402
低動態功耗
1.8 V至5 V電平轉換
工作溫度最高可達： 125℃
故障安全高或低選項
符合RoHS標準的16引腳SOIC封裝
通過汽車應用認證
