介紹
AD7877WACPZ是一款12位逐次逼近型ADC，具有同步串行接口以及用于驅動觸摸屏的低導通電阻開關，采用2.7 V至5.25 V單電源供電（2.2 V也可正常運轉），吞吐速率為125 kSPS。AD7877WACPZ可用于兩個輸入上的電池測量、溫度測量和觸摸壓力測量。
AD7877WACPZ還具有一個2.5 V片上基準電壓源。不使用時，可關斷基準電壓源以降低功耗。也可以使用外部基準電壓，并可在1 V至+VCC范圍內變化，模擬輸入范圍為0 V至VREF。AD7877WACPZ器件具有關斷模式，此模式下功耗不足1 μA。
片上ADC的相位采集通過STOPACQ引腳來控制，這樣可以降低來自LCD的噪聲影響。用戶可編程轉換控制包括可變采集時間及第一轉換延遲。每次轉換可利用多達16個均值。該器件還有一個片上DAC，用來控制LCD背光或?qū)Ρ榷取?a href="http://www.xinjihejin.cn/goods/show-67816.html" target="_self" style="white-space: normal;">AD7877WACPZ采用轉換序列器與定時器，可在從模式或主模式下工作，非常適用于電池供電系統，如帶電阻觸摸屏的個人數字助理及其它便攜式設備。

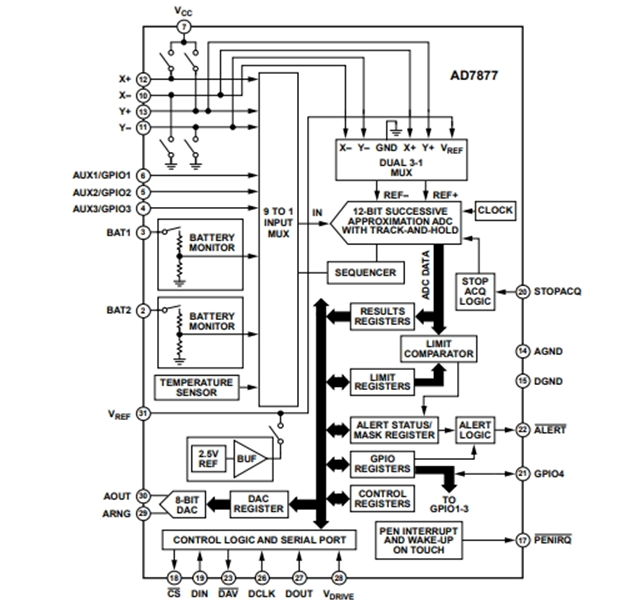

AD7877WACPZ 框圖
應用領域
AD7877WACPZ廣泛應用于各種需要高精度觸摸屏控制的設備，包括：
個人數字助理
智能手持式設備
觸摸屏監控器
POS終端機
醫療設備
蜂窩電話
尋呼機
AD7877WACPZ主要特點包括：
4線觸摸屏接口
LCD降噪特性（STOPACQ引腳）
自動轉換序列器與定時器
用戶可編程的轉換參數
片內溫度傳感器：-40°C至+85°C
2.5 V片內基準電壓源
片內8位DAC
3個輔助模擬輸入
1個專用GPIO和3個可選GPIO
3個中斷輸出
2個電池測量通道（0.5 V至5 V）
通過汽車應用認證
基本參數
產品編號：AD7877WACPZ
觸摸屏：4 線電阻式
分辨率（位）：12 b
接口：SPI
電壓基準：外部，內部
電壓 - 供電：2.7V ~ 5.25V
電流 - 供電：1 μA
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
等級：汽車級
器件封裝：32-LFCSP-VQ（5x5）
