產品概述
LTC1859IG是一款8通道、16位的模擬-數字轉換器（ADC），具有100ksps的采樣速率和±25V的故障保護能力??。該設備采用單5V電源供電，支持軟件可編程輸入范圍，包括0V至5V、0V至10V、±5V或±10V，并且可以設置為單端或差分輸入?。LTC1859IG還具備兩種斷電模式，典型功耗為40mW，信噪比典型值為87dB?。此外，它采用SPI接口，兼容MICROWIRE?串行I/O，并具有打盹模式和睡眠模式?。
LTC1859IG關鍵特點：?
SoftSpan? 輸入范圍可編程?：LTC1859IG支持軟件配置輸入電壓范圍（0-5V、0-10V、±5V、±10V），兼容單端或差分輸入模式?。
高可靠性與保護能力?：所有通道均具備 ?±25V故障保護?，確保信號過載時不影響轉換精度?。
低功耗設計?：典型功耗 ?40mW?，LTC1859IG支持“打盹模式”和“睡眠模式”以進一步降低能耗?。
LTC1859IG關鍵參數
分辨率：16位
采樣率：100ksps
輸入通道：8通道（可編程單端/差分）
供電電壓：單電源5V（4.75V~5.25V）
封裝：28引腳SSOP（5.30mm寬）
工作溫度：-40℃~85℃（工業級）
LTC1859IG具有以下特性：
采樣速率：100ksps
具 ±25V 保護能力的 8 通道復用器
單 5V 電源
軟件可編程輸入范圍：
0V 至 5V，0V 至 10V，±5V 或 ±10V
單端或差分
±3LSB INL (LTC1859)、±1.5LSB INL (LTC1858)、±1LSB INL (LTC1857)
功耗：40mW (典型值)
SPI/MICROWIRE? 兼容型串行 I/O
斷電：打盹模式和睡眠模式
信噪比：典型值為 87dB (LTC1859)
采用內部或外部基準來運作
內部同步時鐘
LTC1859IG采用28 引腳 SSOP 封裝

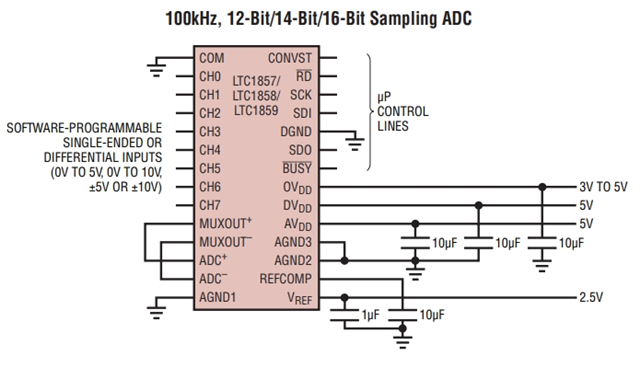

典型官網應用場景?
?1、工業自動化與過程控制?
LTC1859IG可同時采集多路傳感器信號（如溫度、壓力、流量），通過其高精度（16位分辨率、±3LSB INL）和寬輸入范圍特性，滿足工業級實時監測需求?。
?2、高精度數據采集系統（DAQ）?
在PC端或嵌入式系統中，LTC1859IG支持100ksps采樣率與差分/單端輸入配置，適用于高速信號處理與多通道同步采集?。
?3、數字信號處理（DSP）與音頻分析?
通過87dB信噪比（SNR）和低失真特性，LTC1859IG可精準捕獲音頻信號，用于振動監測、頻譜分析等高動態范圍場景?。
?4、車載電子與醫療設備?
其寬溫工作范圍（-40℃~85℃）和抗干擾能力，適配車載環境監測、醫療多參數監護儀等嚴苛場景?。
?5、智能測試儀器?
LTC1859IG的軟件可編程輸入范圍與內部/外部基準電壓配置，簡化了校準流程，適用于實驗室精密測量設備?。
