介紹ADV3003ACPZ是一款4通道TMDS（最小化傳輸差分信號）緩沖器，配有均衡輸入和預加重輸出。該器件的輸入端和輸出端均端接50 Ω電阻，提供全擺幅輸出信號恢復，反射極小，可改善系統信號完整性。ADV3003ACPZ針對HDMI?/DVI應用，非常適合配置長電纜、PCB走線較長及采用內…
介紹
ADV3003ACPZ是一款4通道TMDS（最小化傳輸差分信號）緩沖器，配有均衡輸入和預加重輸出。該器件的輸入端和輸出端均端接50 Ω電阻，提供全擺幅輸出信號恢復，反射極小，可改善系統信號完整性。ADV3003ACPZ針對HDMI?/DVI應用，非常適合配置長電纜、PCB走線較長及采用內部布線設計的系統。
ADV3003ACPZ提供40引腳LFCSP表貼塑封封裝，符合RoHS標準；額定工作溫度范圍為?40°C至+85°C。

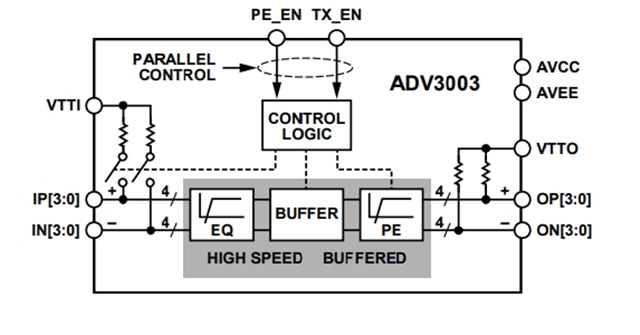

ADV3003ACPZ 框圖
產品特色
1、支持最高達2.25 Gbps的數據速率，ADV3003ACPZ可實現1080p深色（12位色彩）HDMI格式及UXGA (1600 × 1200)以上的DVI分辨率。
2、12 dB輸入電纜均衡器支持輸入端使用長電纜。對于典型的24 AWG電纜，ADV3003ACPZ在最高2.25 Gbps數據速率時可補償20米以上的損耗。
3、利用可選的6 dB輸出預加重功能，ADV3003ACPZ可以驅動高損耗輸出電纜或較長的PCB走線。
4、50 Ω片內輸入和輸出匹配端接電阻可改善系統信號完整性。
5、外部控制引腳PE_EN可將輸出預加重設置為0 dB或6 dB。
6、外部控制引腳TX_EN可同時禁用發射器和片內輸入端接電阻。此特性可降低ADV3003ACPZ的功耗，并在ADV3003ACPZ禁用時告知相連的器件源。
ADV3003ACPZ 關鍵參數
封裝?：40引腳LFCSP（6×6 mm），符合RoHS標準?。
工作溫度?：-40°C至+85°C，適應寬溫環境?。
信號速率?：最高支持2.25 Gbps，兼容HDMI 1.3及以上版本?。
電源電壓?：3.3V至3.6V，典型功耗為100mW（靜態）?。
應用場景
1、HDMI/DVI信號擴展?：ADV3003ACPZ適用于需要長距離傳輸或復雜布線的HDMI/DVI系統，如家庭影院、數字廣告屏等場景。其50Ω輸入/輸出端接設計可減少信號反射，優化信號完整性?。
2、?長電纜補償?：內置12dB輸入均衡器，可補償長距離電纜（如24 AWG電纜超過20米）的信號衰減，ADV3003ACPZ支持數據速率高達2.25 Gbps，滿足1080p深色HDMI及UXGA以上分辨率DVI需求?。
3、?高損耗輸出驅動?：通過6dB可調輸出預加重功能，ADV3003ACPZ驅動高損耗PCB走線或長電纜，確保輸出信號質量?。
4、?低功耗控制?：支持通過外部引腳（TX_EN）禁用發射器和輸入終端，降低功耗，ADV3003ACPZ適用于移動設備或需節能的場景?。
