描述
AD9957BSVZ可用作通用 I/Q 調制器和敏捷上變頻器,適用于對成本、尺寸、功耗和動態性能要求極高的通信系統。AD9957BSVZ在單芯片上集成了高速直接數字合成器 (DDS)、高性能高速 14 位數模轉換器 (DAC)、時鐘乘法器電路、數字濾波器和其他 DSP 功能。它為有線或無線通信系統中的數據傳輸提供基帶上變頻。
AD9957 是包括 AD9857 和 AD9856 在內的正交數字上變頻器 (QDUC) 系列的第三款產品。它在工作速度、功耗和頻譜性能方面均有提升。與前代產品不同,它支持用于 I/Q 基帶數據的 16 位串行輸入模式。該器件既可編程為單音正弦信號源,也可編程為內插 DAC。
參考時鐘輸入電路包括一個晶體振蕩器、一個高速除二輸入和一個用于參考時鐘頻率倍增的低噪聲 PLL。
控制功能的用戶接口包括一個串行端口,可方便地配置為 Blackfin? DSP 的 SPORT 接口和配置文件引腳,以便快速、輕松地對任何信號參數(相位、頻率或振幅)進行移調。
特點
1 GSPS 內部時鐘速度(模擬輸出高達 400 MHz)
集成 1 GSPS 14 位 DAC
250 MSPS 輸入數據速率
相位噪聲 ≤ -125 dBc/Hz(1 kHz 偏移時的 400 MHz 載波)
卓越的動態性能 >80 dB 窄帶 SFDR
8 個移位鍵控可編程配置文件
Sin(x)/(x) 校正(反向 sinc 濾波器)
參考時鐘倍增器
內部振蕩器,用于單晶操作
軟件和硬件控制斷電
集成 RAM
相位調制功能
多芯片同步
與 Blackfin SPORT 的簡易接口
插值系數從 4× 到 252×
插值 DAC 模式
增益控制 DAC
內部分頻器允許參考頻率高達 2 GHz
1.8 V 和 3.3 V 電源
100 引線 TQFP_EP 封裝
應用
HFC 數據、電話和視頻調制解調器
無線基站傳輸
寬帶通信傳輸
互聯網電話

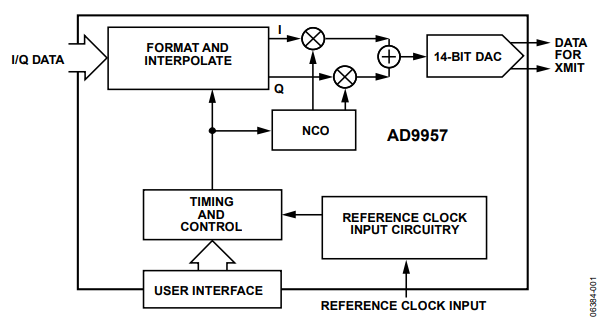

功能框圖

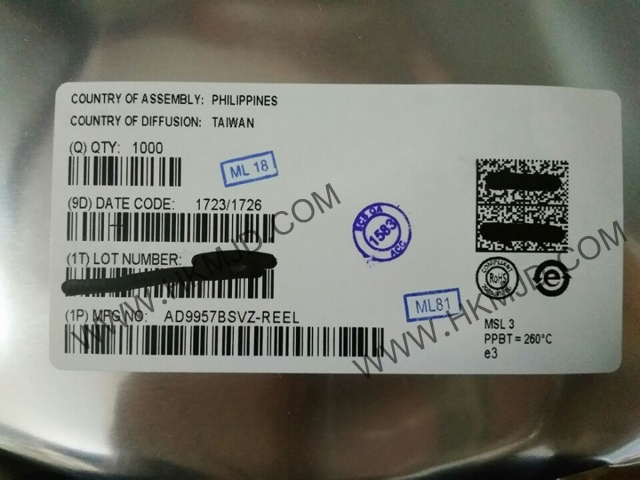

深圳市明佳達電子有限公司【供應】原裝正品ADI AD9957BSVZ 直接數字合成 IC 14 b 1 GHz 32 b 調諧 100-TQFP-EP(14x14)
型號:AD9957BSVZ
品牌:Analog Devices Inc.
批次:新
電話咨詢:86-755-83294757
企業QQ:1668527835/ 2850151598/?2850151584/ 2850151585
服務時間:9:00-18:00
聯系郵箱:chen13410018555@163.com/sales@hkmjd.com
公司地址:廣東省深圳市福田區振中路新亞洲國利大廈1239-1241室
