AD9166BBPZ 是高性能、寬帶、片內矢量信號發生器，由高速 JESD204B 串行器/解串器（SERDES）接口、靈活的 16 位數字數據路徑、正交 (IQ) 數模轉換器 (DAC) 內核以及一個集成的差分至單端輸出緩沖放大器組成 ，可匹配高達 10 GHz 的 50 Ω 負載。

DAC 內核基于四開關架構，可改變配置提高 DAC 內核的有效更新速率，從 6.4 GHz DAC 采樣時鐘配置為高達 12.8 GSPS，模擬輸出帶寬通常為直流至 9.0 GHz。數字數據路徑包括多個插值濾波器級，具有支持快速跳頻 (FFH) 的多個數控振蕩器 (NCO) 的直接數字頻率合成器 (DDS) 塊，以及額外的 FIR85 和反 Sinc 濾波器級，以實現靈活的頻譜規劃。

與單端緩沖器的差分消除了對寬帶巴倫的需求，并支持 DAC 內核的全部模擬輸出帶寬。直流耦合輸出可以基帶波形，而無需外部偏置三通或類似電路，這使得 AD9166BBPZ 特別適合應用在最苛刻的高速超寬帶 RF 發射。

各種濾波器級使 AD9166BBPZ 可以配置為較低的數據速率，同時保持較高的 DAC 時鐘速率，以簡化濾波要求并減小整體系統尺寸，重量和功耗。

數據接口接收器包含多達 8 個 JESD204B SERDES 通道，每個通道可承載 12.5 Gbps。為了實現較大的靈活性，可以根據數據速率、SERDES 通道數量和 JESD204B 變送器所需的通道映射對接收器進行全面配置。

在 2x 非歸零 (NRZ) 工作模式（啟用 FIR85）下，AD9166 可以將RF載波從真實直流重構到第三個奈奎斯特區的邊緣，或者重建高達 9 GHz 的真實直流的模擬帶寬。

在混合模式下，AD9166BBPZ 可以在第二和第三奈奎斯特區域重構 RF 載波，同時消耗較低的功率，并保持與 2×NRZ 模式相當?shù)男阅堋?/span>

在基帶模式下，例如歸零 (RZ) 和 1x NRZ，AD9166BBPZ 非常適合將 RF 載波從真實直流重構到第一個奈奎斯特區的邊緣，同時與 2x NRZ 模式相比功耗更低。

正交 DDS 塊可以配置為數字上變頻器，以將 I/Q 數據采樣上變頻到頻譜中所有三個奈奎斯特區域中的所需位置。

DDS 還包括一組 32 個數控振蕩器（NCO），每個振蕩器都有各自的 32 位相位累加器。當與100 MHz 串行外圍接口 (SPI) 結合使用時，DDS 允許相位相干 FFH，相位建立時間低至 300 ns。

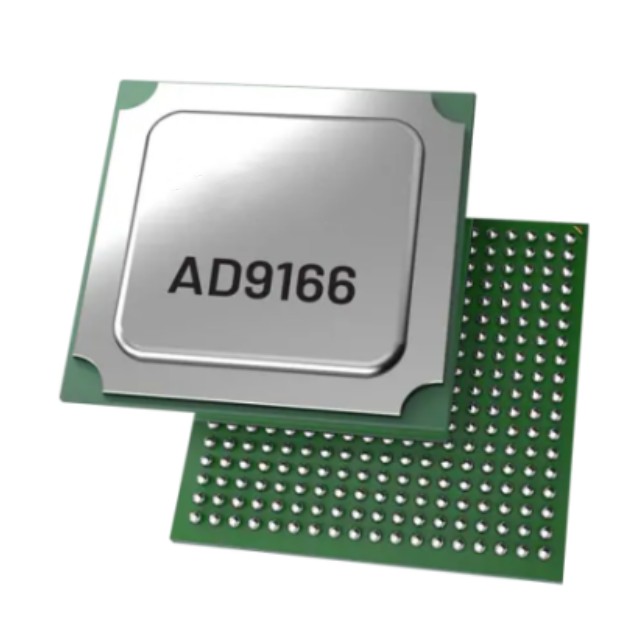

AD9166BBPZ 使用公共 SPI 接口配置，該接口監測所有寄存器狀態。AD9166 采用 324 引腳，15 mm × 15 mm，0.8 mm 間距 BGA_ED 封裝。

AD9166BBPZ 應用

儀器儀表：自動化測試設備，電子測試和測量，任意波形發生器

電子戰：雷達和干擾器

寬帶通信系統

本地振蕩器驅動器

AD9166BBPZ 特性

直流耦合、50Ω 匹配輸出

高達 4.3 dBm 的輸出功率，9 GHz 時為 -9.5 dBm

DAC 內核更新率：2×NRZ 模式下為 12.0 GSPS（保證的最小值）

寬模擬帶寬

2×NRZ 模式下，直流至 9.0 GHz（12.0 GSPS DAC 更新速率）

在混合模式下，1.0 GHz 至 8.0 GHz（6.0 GSPS DAC 更新速率）

在 NRZ 模式下，直流至 4.5 GHz（6.0 GSPS DAC 更新速率）

2×NRZ 模式下的功耗為 4.88 W（10 GSPS DAC 更新速率）

旁路數據路徑插值

2×, 3×, 4×, 6×, 8×, 12×, 16×, 24×

瞬時（復雜）信號帶寬

設備時鐘為 5 GHz 時為 2.25 GHz（ 2 倍插值）

設備時鐘為 6 GHz 時為 1.8 GHz（ 3 倍插值）

快速跳頻

集成 biCMOS 緩沖區放大器
