RAA270005KFP是一款適用于 RH850 汽車微控制器系列的電源管理 IC (PMIC)。RAA270005KFP 包含一個帶外部 MOSFET 的升壓 DC-DC 轉換器、一個作為預穩壓器的降壓 DC-DC 轉換器、兩個低壓差線性穩壓器 (LDO) 和兩個線性跟蹤器。升壓 DC-DC 轉換器和降壓 DC-DC 轉換器的開關頻率分別為 420kHz 和 2.1MHz。同時實現了穩壓器的過壓、欠壓檢測和外部微控制器的看門狗等多種監測功能和診斷功能。

RAA270005KFP 的輸入電壓、所有穩壓器的輸出以及與溫度對應的內部模擬電壓均可通過外部微控制器中的 ADC 進行監控。由于 RAA270005KFP 包含一個通電/斷電順序控制器，用戶可以減少用于控制目標微控制器通電/斷電順序的外部組件。RAA270005KFP 還可控制微控制器的外部備用電源。

核心特性

為瑞薩電子的 RH850/P1x（內置 MCU 核心電壓穩壓器）供電，負載突降穩健性

輸入電壓范圍：6.6~18.5V，以執行制定特性。

5.4V~：在沒有低壓檢測的情況下持續運行

3.8V~：如果不使用升壓 DCDC 轉換器，則持續運行將降低輸出電壓

DCDC 轉換器

升壓：6.0V/250mA（輸入電壓：2.2V~）

降壓：6.1V/600mA

線性穩壓器：

輸出電壓：3.3V/10mA

輸出電壓：5.0V/350mA，帶反向保護

兩個線性追蹤器：能力為 100mA，帶反向保護

自動電源定序

外部備用電源控制

監視時鐘

模擬多路復用器

中斷請求

熱關斷

復位發生器

外部器件控制

監控 MCU 中的核心電壓。

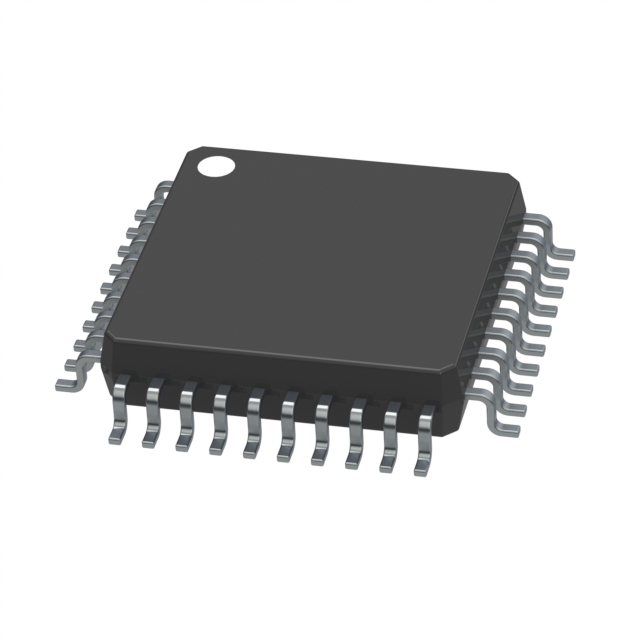

外露芯片焊盤，HLQFP 封裝，40 引腳 9mm x 9mm

典型應用

RAA270005KFP 適用于汽車電池管理系統（BMS）、電子助力轉向系統及帶CAN/LIN通信的遠程傳感系統等高可靠性場景。
