LTC6561IUF是一款低噪聲、四通道、跨阻抗放大器 (TIA)，具有 220MHz 帶寬。LTC6561IUF多通道跨阻抗放大器具有低噪聲、高阻抗和低功耗特性，因而適合于使用雪崩光電二極管 (APD) 的 LIDAR 接收器。此放大器具有 74kΩ 的跨阻抗增益和 30μA 的線性輸入電流范圍。使用總電容為 2pF 的 APD 輸入電路，200MHz 時的輸入電流噪聲密度為 4.5pA/√Hz。在電容較低的情況下，噪聲和帶寬也會進一步改善。該器件只需要 5V 單電源，并且僅消耗 220mW。利用內部 4 對 1 多路復用器以及 LTC6561IUF 的輸出多路復用器，可以組合多個 4 通道 LTC6561IUF 器件以直接與 12、16 和 32 通道 APD 陣列相連接。

LTC6561IUF的快速過載恢復和快速通道切換特性使其適合具有多個 APD 的 LIDAR 接收器。在 100Ω 負載條件下，其單端輸出可以擺動 2VP-P，而其低阻抗運放型輸出能夠驅動向后設終端的 50Ω 電纜。

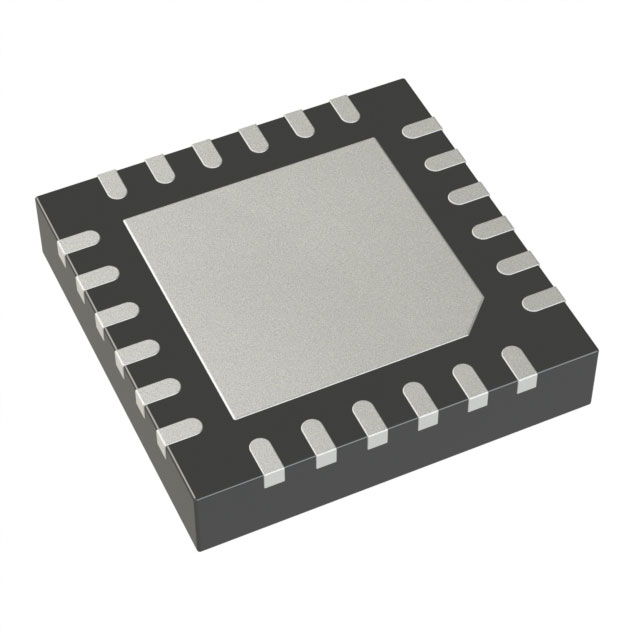

LTC6561IUF內置在一個緊湊的 4mm x 4mm 24 引腳無引線 QFN 封裝中，該封裝具有裸焊盤以進行熱管理并實現低電感。

特性 - LTC6561IUF

220MHz –3dB 帶寬 (具有 2pF 輸入電容)

單端輸出

74kΩ 跨阻抗增益

200MHz (2pF) 時輸入電流噪聲密度為 4.5pA/√Hz

200MHz (2pF) 以上時積分輸入電流噪聲為 56nARMS

線性輸入范圍 0μA 至 30μA

過載電流 > ±400mA（峰值）

快速過載恢復 12ns，1mA

快速通道切換 < 50ns

5V 單電源

4 個通道的功耗為 220mW

100Ω 負載時輸出擺幅為 2VP-P

4mm × 4mm 24 引腳 QFN 封裝

輸出多路復用器 (MUX) 結合了多個 4 通道器件以創建 4、8、12、16、24、32 通道解決方案

應用 - LTC6561IUF

LIDAR 接收器

工業成像
