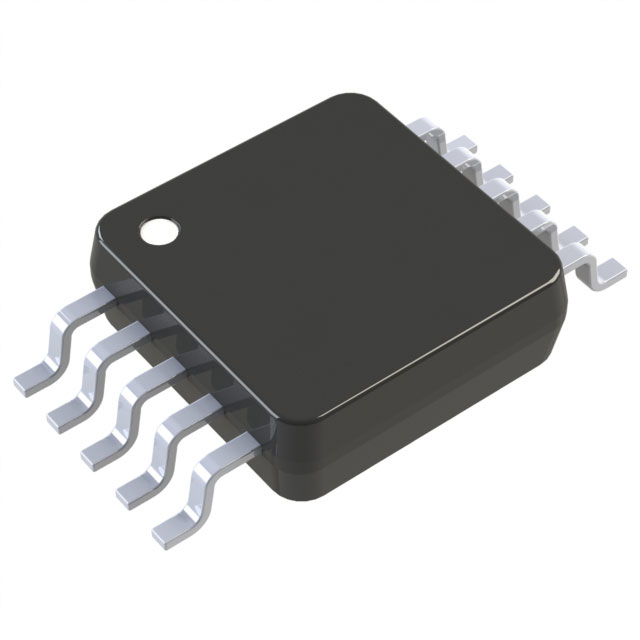

AD8411AWBRMZ-10是一種高電壓、高帶寬電流檢測放大器。該套件具有 50 V/V 的初始增益，帶寬為 2.7MHz，在整個溫度范圍內最大增益誤差為 ±0.15%。緩沖輸出電壓可直接連接到任何典型轉換器。AD8411A 在 ?2V 至 +70V 范圍內的最小直流共模抑制比 (CMRR) 為 123dB。

在各種工業和汽車應用中，AD8411AWBRMZ-10 可通過分流電阻器可對電流進行雙向測量。AD8411AWBRMZ-10可在 ?40°C 至 +125°C 溫度范圍內提供突破性性能。該套件具有一個封裝內微調內核，可導致整個操作溫度范圍和共模電壓范圍內的典型失調漂移為 ±0.26 μV/°C（基于箱式方法，詳見圖 53），而無需使用斬波和自動調零時鐘（這可能導致應用中的互調）。該套件包括實現寬輸入共模范圍和平衡輸入偏置電流的電路（不考慮輸入差分電壓或共模電壓），以及實現超低 CMRR 漂移的電路。該套件還包括可在脈寬調制 (PWM) 類型輸入共模電壓存在的情況下使能輸出精度的電路。

AD8411AWBRMZ-10 特性

2.7MHz 小信號，?3dB 帶寬

封裝內微調內核 (DigiTrim?)

不使用斬波和/或自動調零的精度

失調漂移為 ±0.26 μV/°C（典型值）

整個溫度范圍下的電壓偏移最大為 ±200 μV

直流 CMRR 典型值：142dB

50kHz 時的 AC CMRR 典型值：96dB

寬共模輸入電壓范圍

?2V 至 +70V，連續運營

?20V 至 +85V，連續生存能力

初始增益：50 V/V

寬工作溫度范圍：?40°C 至 +125°C

雙向操作

2.9V 至 5.5V 電源工作范圍

AEC-Q100 符合汽車要求

AD8411AWBRMZ-10  應用

同相或高端電流檢測

BLDC 電機、低電感電機

雙向 48V 至 12V DC-DC 轉換器

電磁閥控制

電源軌監控

低端電流檢測
