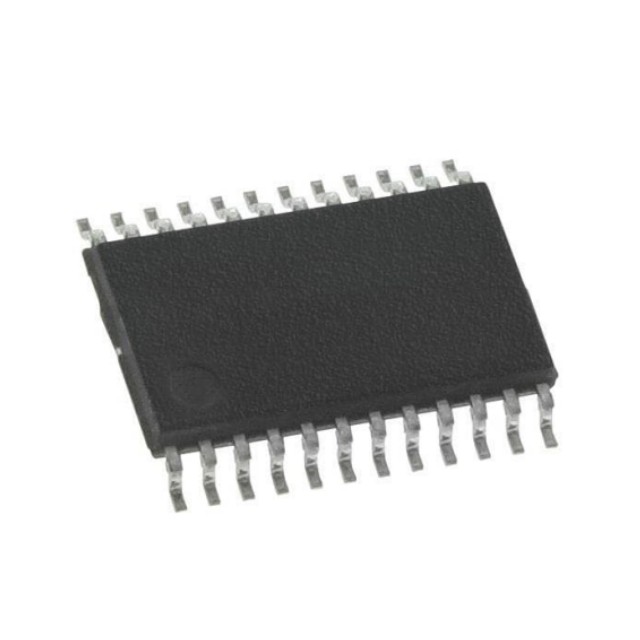

MAX20056BAUGB/V+為6通道LED驅動器，集成DC-DC開關式升壓/SEPIC控制器和6個120mA sink電流源。電流模式開關DC-DC控制器提供HB LED燈串所需的電壓。

內部電流模式開關DC-DC控制器支持升壓、SEPIC或耦合電感升/降壓電路，工作在400kHz至2.2MHz可編程頻率范圍。電流模式控制提供快速響應，可簡化環路補償。自適應輸出電壓調節方法最大程度降低LED電流驅動通路的功耗。

外部電阻可將各個通道電流設置為20mA至120mA范圍內的相同值。器件具有邏輯控制的脈寬調制(PWM)調光，最小脈寬可低至500ns，可選擇相移LED或標準調光控制。使能相移時，每個燈串在不同的時間打開，有效降低輸入和輸出紋波以及聽覺噪聲；禁止相移時，每個電流驅動同時打開，允許并聯電流驅動， 可實現高于120mA每燈串的電流。

特點

高可靠性，能夠承受EMC和汽車電池瞬態

4.5V至42V較寬輸入電壓工作范圍為HB LED供電，支持汽車和顯示屏背光應用中的中/大尺寸LCD屏幕。

承受高達52V的汽車拋負載應用

集成擴頻功能

擴頻模式有效降低開關頻率本身及其諧波發射

EMI抑制特性包括擴頻調制(開關頻率的±6%，由RT和SGND之間連接的電阻設定)

LED燈串相移調光

降低輸入和輸出紋波/聽覺噪聲

寬對比度范圍，支持高質量TFT和抬頭顯示

10,000:1 @ 200Hz PWM調光比

溫度和故障條件方面具有高可靠性

LED開路/短路檢測

過熱保護

通過使能引腳的低關斷電流(< 15μA)

熱增強24引腳TSSOP封裝

-40°C至+125°C工作溫度范圍，符合AEC-Q100標準

應用

汽車中心顯示器

汽車儀表盤

汽車抬頭顯示

汽車導航系統
