DRV8317HREER 提供三個集成 MOSFET 半橋，用于驅動采用 5V、9V、12V 或 18V 直流電源軌或 2 節到 4 節串聯電池的三相無刷直流 (BLDC) 電機。該器件提供集成三相電流檢測功能，無需再使用外部檢測電阻。DRV8317 具有集成 LDO，可提供穩壓 3.3V 電源軌，能夠為 MCU、邏輯電路、霍爾傳感器等外部負載提供高達 80mA 的電流。

產品屬性：

電機類型 - 步進：多相

電機類型 - AC，DC：無刷 DC（BLDC）

功能：驅動器 - 全集成，控制和功率級

輸出配置：半橋（3）

接口：PWM

技術：功率 MOSFET

步進分辨率：-

應用：通用

電流 - 輸出：5A

電壓 - 供電：4.5V ~ 20V

電壓 - 負載：4.5V ~ 20V

工作溫度：-40°C ~ 125°C（TA）

安裝類型：表面貼裝型

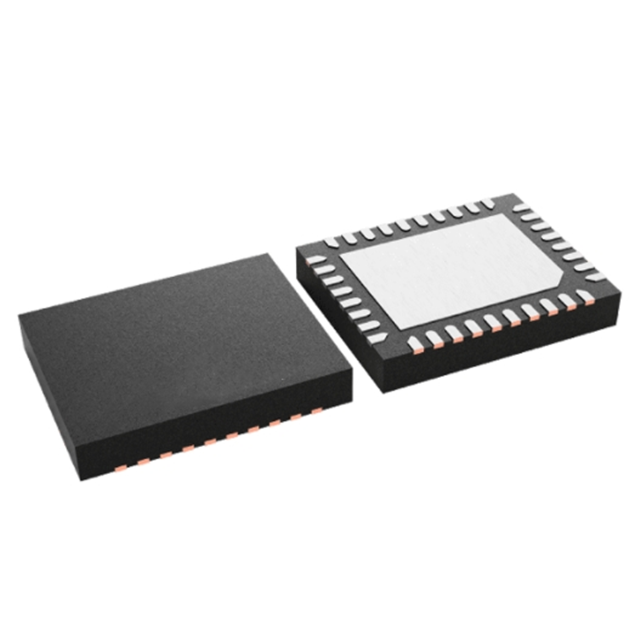

封裝/外殼：36-WFQFN 裸露焊盤

供應商器件封裝：36-WQFN（5x4）
