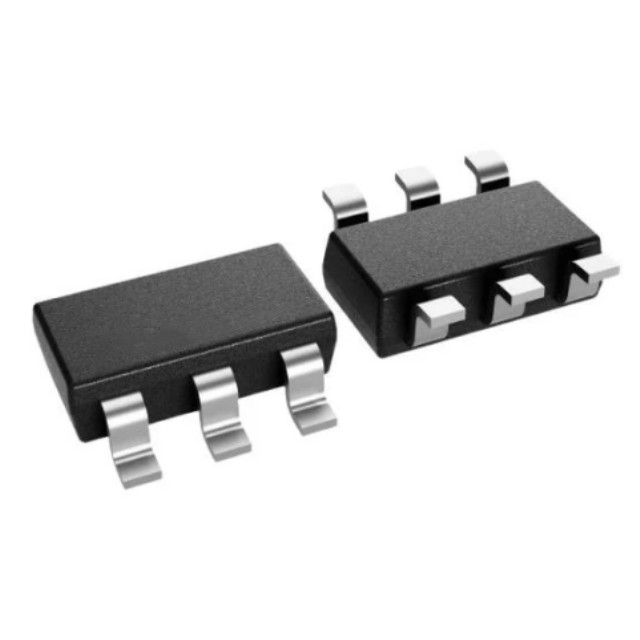

TMAG5173B1QDBVRQ1是一款低功耗線性 3D 霍爾效應傳感器，適用于各種汽車類應用。此器件在 X、Y 和 Z 軸集成三個獨立的霍爾效應傳感器。精密模擬信號鏈和集成的 12 位 ADC 使測量的模擬磁場值數字化。支持多個工作 V CC 范圍時，I 2C 接口可確保使用低電壓微控制器實現無縫的數據通信。該器件具有集成的溫度傳感器，可用于多種系統功能，例如給定磁場的熱預算檢查或溫度補償計算。

可以通過 I 2C 接口來配置 TMAG5173-Q1，以實現磁軸和溫度測量的任意組合。此外，該器件可以配置為各種電源選項（包括喚醒和睡眠模式），從而讓設計人員能夠根據其系統級需要優化系統功耗。多個傳感器轉換方案和 I 2C 讀取幀有助于優化吞吐量和準確性。專用的 INT 引腳可以在低功耗喚醒和睡眠模式期間充當系統中斷，也可以被微控制器用來觸發新的傳感器轉換。

集成角度計算引擎 (CORDIC) 為同軸和離軸角度測量拓?fù)涮峁┩暾?360° 角度位置信息。使用用戶選擇的兩個磁軸執行角度計算。該器件具有磁增益和偏軸校正功能，可減輕系統機械誤差源的影響。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 溫度等級 1：–40°C 至 125°C

? 高精度線性 3D 霍爾效應傳感器，可優化位置檢測速度和精度：

– 角度測量誤差：±1°（最大值）

– 單軸轉換率為 20kSPS

? 以功能安全合規型為目標：

– 專為功能安全應用開發

– 在發布量產版本時將會提供有助于使系統設計符合 ISO 26262 ASIL B 標準的文檔

? 可配置的電源模式，包括：

– 1.5μA 喚醒和睡眠模式電流

? X、Y 或 Z 軸上可選擇的線性磁范圍：

– TMAG5173x1-Q1：±40mT，±80mT

? 來自用戶定義的磁性和溫度閾值交叉的中斷信號

? 具有增益和偏軸調節的集成角 CORDIC 計算

? 用于降低噪聲的可配置均值濾波器

? 具有循環冗余校驗 (CRC) 功能的 I2C 接口：

– 最大 1MHz I2C 時鐘速度

? 由 I2C 或?qū)Ｓ?INT 引腳觸發轉換

? 多種磁體類型的集成溫度補償

? 內置溫度傳感器

? 2.3V 至 3.6V 電源電壓范圍

產品應用

? 轉向柱控制

? 方向盤控制

? 換擋系統

? 電動自行車

? 傳動器
